Come fornitore di cinture triangolari, una delle domande più comuni che ricevo dai clienti è come calcolare la lunghezza di una cintura triangolare. Questo è un aspetto cruciale, poiché ottenere la giusta lunghezza della cinghia garantisce prestazioni ottimali e longevità della cinghia in varie applicazioni. In questo post del blog ti guiderò attraverso diversi metodi per calcolare la lunghezza di una cintura triangolare.
Comprendere le cinture triangolari

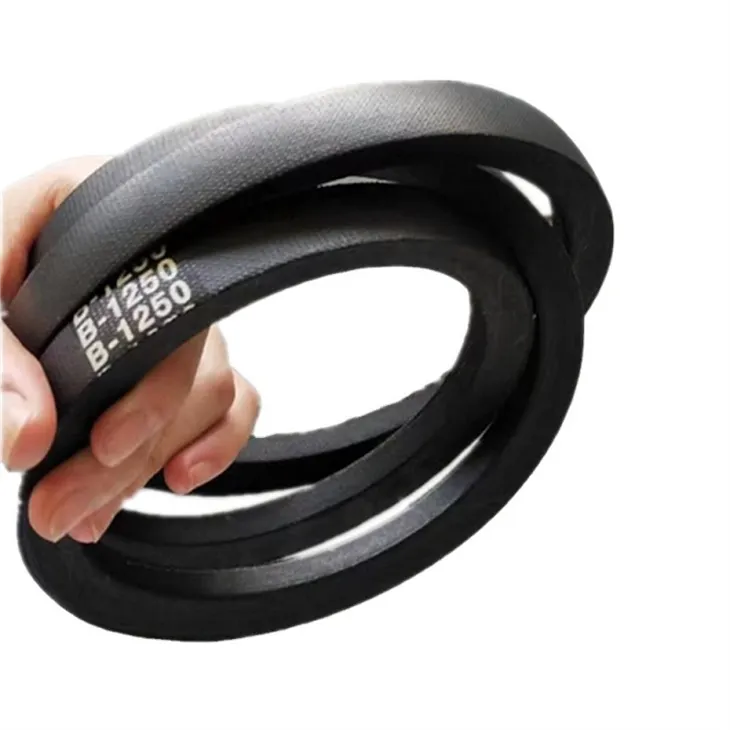

Prima di addentrarsi nei calcoli, è fondamentale capire cosa sono le cinture triangolari e le loro applicazioni. Le cinghie triangolari, note anche come cinghie trapezoidali, sono ampiamente utilizzate nei sistemi di trasmissione di potenza. Sono disponibili in diversi tipi, come ad esempioCinghie trapezoidali automobilistiche,Cintura a V con cuneo, ETrasmissione a cinghia trapezoidale. Queste cinghie sono progettate per trasmettere la potenza tra due o più pulegge in modo efficiente.
Considerazioni geometriche di base
La lunghezza di una cinghia triangolare dipende dai diametri delle pulegge su cui scorre e dalla distanza tra i centri di queste pulegge. Supponiamo di avere due pulegge con diametri (D_1) e (D_2) ((D_1) è il diametro della puleggia più piccola e (D_2) è il diametro della puleggia più grande) e la distanza da centro a centro tra le due pulegge è (C).
Metodo 1: calcolo approssimativo
Per un calcolo semplice e approssimato possiamo utilizzare la seguente formula:
[L\circa2C+\frac{\pi}{2}(D_1 + D_2)+\frac{(D_2 - D_1)^2}{4C}]
Questa formula deriva dalla somma delle distanze in linea retta tra le pulegge e le lunghezze dell'arco della cinghia attorno alle pulegge. Il primo termine (2C) rappresenta le lunghezze in linea retta della cinghia tra le due pulegge. Il secondo termine (\frac{\pi}{2}(D_1 + D_2)) è un'approssimazione della lunghezza totale dell'arco della cinghia attorno alle due pulegge. Il terzo termine (\frac{(D_2 - D_1)^2}{4C}) è un fattore di correzione che tiene conto della differenza nelle lunghezze dell'arco dovute ai diversi diametri delle pulegge.
Facciamo un esempio. Supponiamo (D_1 = 100) mm, (D_2 = 200) mm e (C = 300) mm.
Innanzitutto, calcola ciascuna parte della formula:
La parte retta: (2C=2\times300 = 600) mm
La parte di lunghezza dell'arco: (\frac{\pi}{2}(D_1 + D_2)=\frac{\pi}{2}(100 + 200)=\frac{300\pi}{2}\about471.24) mm
Il fattore di correzione: (\frac{(D_2 - D_1)^2}{4C}=\frac{(200 - 100)^2}{4\times300}=\frac{10000}{1200}\about8,33) mm
Quindi, (L\circa600 + 471,24+8,33 = 1079,57) mm
Metodo 2: calcolo esatto
Il calcolo esatto della lunghezza della cinghia coinvolge funzioni trigonometriche più complesse. Dobbiamo prima calcolare gli angoli di avvolgimento (\theta_1) e (\theta_2) della cinghia rispettivamente attorno alle pulegge più piccole e più grandi.
L'angolo di avvolgimento (\theta_1) (in radianti) attorno alla puleggia più piccola è dato da:
(\theta_1 = 2\pi- 2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
L'angolo di avvolgimento (\theta_2) (in radianti) attorno alla puleggia più grande è dato da:
(\theta_2=2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
La lunghezza della cinghia (L) viene quindi calcolata come:
[L = Do\quadrato{4-\sinistra(\frac{Re_2 - Re_1}{Do}\destra)^2}+\frac{\theta_1D_1}{2}+\frac{\theta_2D_2}{2}]
Utilizzando gli stessi valori di esempio (D_1 = 100) mm, (D_2 = 200) mm e (C = 300) mm:
Per prima cosa, calcola (\arcsin\left(\frac{D_2 - D_1}{2C}\right)=\arcsin\left(\frac{200 - 100}{2\times300}\right)=\arcsin\left(\frac{1}{6}\right)\about0.1674) radianti
(\theta_1 = 2\pi-2\times0.1674\about6.2832 - 0.3348 = 5.9484) radianti
(\theta_2 = 2\times0.1674 = 0.3348) radianti
La parte in linea retta: (C\sqrt{4-\left(\frac{D_2 - D_1}{C}\right)^2}=300\sqrt{4-\left(\frac{100}{300}\right)^2}=300\sqrt{4-\frac{1}{9}}=300\sqrt{\frac{35}{9}}\about300\times1.972 = 591,6) mm
La parte di lunghezza dell'arco attorno alla puleggia più piccola: (\frac{\theta_1D_1}{2}=\frac{5.9484\times100}{2}=297.42) mm
La parte di lunghezza dell'arco attorno alla puleggia più grande: (\frac{\theta_2D_2}{2}=\frac{0.3348\times200}{2}=33.48) mm
(L=591,6+297,42 + 33,48=922,5)mm
Fattori che influenzano il calcolo della lunghezza della cinghia
- Profondità della scanalatura della puleggia: La profondità delle gole delle pulegge può influenzare il diametro effettivo delle pulegge. Una scanalatura più profonda può far sì che la cinghia si trovi più in basso nella scanalatura, riducendo di fatto il diametro attorno al quale scorre la cinghia.
- Tensione della cinghia: La tensione della cinghia può provocarne l'allungamento. Quando si calcola la lunghezza della cinghia, solitamente si assume una tensione standard. Tuttavia, nelle applicazioni reali, una tensione eccessiva può portare nel tempo ad un aumento della lunghezza della cinghia.
- Proprietà della temperatura e dei materiali: Anche il materiale della cinghia e la temperatura di esercizio possono influenzarne la lunghezza. Alcuni materiali del nastro possono espandersi o contrarsi con i cambiamenti di temperatura, cosa che dovrebbe essere presa in considerazione nelle applicazioni critiche.
Importanza del calcolo accurato della lunghezza della cinghia
Una lunghezza della cinghia calcolata accuratamente è fondamentale per diversi motivi:
- Efficienza della trasmissione di potenza: Una cinghia della lunghezza corretta garantisce il corretto contatto tra la cinghia e le pulegge, massimizzando l'efficienza della trasmissione della potenza. Se la cinghia è troppo lunga, potrebbe scivolare sulle pulegge, con conseguente perdita di potenza. Se troppo corta potrebbe causare sollecitazioni eccessive alle pulegge e alla cinghia stessa, con conseguente usura prematura.
- Vita della cintura: Una cinghia ben adattata è sottoposta a meno stress e usura, il che ne prolunga la durata. Una lunghezza errata della cinghia può causare un'usura irregolare, crepe e infine un guasto della cinghia.
- Affidabilità del sistema: Nelle applicazioni industriali e automobilistiche, un sistema di trasmissione di potenza affidabile è essenziale. Una lunghezza della cinghia accuratamente calcolata aiuta a mantenere la stabilità e l'affidabilità dell'intero sistema.
Contattaci per le tue esigenze di cintura triangolare
Se cerchi cinture triangolari di alta qualità, siamo qui per aiutarti. Il nostro team di esperti può aiutarvi a selezionare la cinghia giusta per la vostra applicazione specifica e assicurarvi di ottenere la lunghezza corretta della cinghia. Se ne hai bisognoCinghie trapezoidali automobilistiche,Cintura a V con cuneo, OTrasmissione a cinghia trapezoidale, abbiamo una vasta gamma di prodotti per soddisfare le vostre esigenze. Contattaci oggi per avviare una discussione sull'approvvigionamento e trovare la soluzione di cinghia triangolare perfetta per le tue esigenze.
Riferimenti
- Norton, Robert L. "Progettazione di macchine: un approccio integrato". Pearson, 2012.
- Shigley, Joseph E., et al. "Progettazione di ingegneria meccanica". McGraw-Hill, 2004.
